推薦產品

硬密封焊接蝶閥

型號：
焊接硬密封蝶閥

類別：
D363H

材質：
鑄鋼/不銹鋼

電話：
15921265952

SHLG上海梁工生產銷售的蝶閥適用于溫度120℃，公稱壓力1.6MPa的食品、醫藥、化工、石油、電力、輕紡造紙等給排水、氣體管道上作調節流量和截滶介質的作用。

在線聯系

聯系我們

產品型號：D363H-16C】

D363H對焊式蝶閥產品符合GB/T13927-92閥門壓力試驗標準。采用精密的U形彈性密封圈和三偏心多層次金屬硬密封結構，用于介質溫度≤425℃的治金、電力、石油化工、

以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。

【產品介紹】：
D363H對焊式蝶閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有耐腐蝕性，使用壽命長。

【工作原理】：

D363H對焊式蝶閥采取三偏心金屬密封結構，開啟時，蝶板與閥座在關閉時瞬間接觸，利用蝶板偏心迅速脫離閥座，降低了密封副的磨損，磨擦力矩小，開啟靈活。偏心錐面，

使閥門在開啟或關閉時蝶板能通過閥座內孔，實現接觸密封。另外，錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑，故蝶板在閥門關閉時將出現越關越緊，能夠實現自鎖，防止蝶板過位。

【產品特點】：
1、具有耐高溫、高壓、耐腐蝕、耐磨損等特點。
2、結構緊湊、體積小、重量輕、操作靈活、使用方便。
3、此閥無法蘭，對管道和保溫包扎帶來方便和美觀。
4、采用焊接結構，使閥門與管道平面達到零泄漏。
5、采用三維偏心彈性或多層次硬密封結構，其密封性能可靠達到零泄漏。

【產品其他參數】：

型號、材料及主要參數

配管	公稱壓力	焊接坡口按	產品型號
GB/T 9112- 2000	1.0	GB/T 12224	D63H-1OC	D63W-10P	D63W-10P8	D63W-10P3	D63W-10R	D63W-10R8	D63W-10R3
	1.6		D63H-16C	D63W-16P	D63W-16P8	D63W-16P3	D63W-16R	D63W-16R8	D63W-16R3
	2.5		D63H-25	D63W-25P	D63W-25P8	D63W-25P3	D63W-25R	D63W-25R8	D63W-25R3
主要零件材料	閥體		WCB	ZG1Cr18 Ni9Ti	CF8	CF3	ZG1Cr18Ni 12M02Ti	CF8M	CF3M
	壓圈		WCB	ZG1Ccr18 N19T1	304	3041	ZG1Cr18N1 12M02T1	316	3161
	蝶板		WCB	ZG1Cr18 Ni9Ti	CF8(304)	CF3f30411	ZG1Cr18Ni 12M02Ti	CF8M(316)	CF3Mf31611
	閥桿		2Cr13	1Cr18N19T1	OCr19N19	OOCr19N111	1Cr18N1 12M02T1	OOCr17N14 M02	OOCr17N14 M02
	閥座		1Cr18Ni9Ti	OCr19Ni9	OOCr19Ni11	OOCr19Ni11	OCt17Ni12 M02	OOCr17N14 M02	OOCr17N124 M02
適用工況	適用介質		水、蒸汽、油品等	硝酸等腐蝕性介質		強氧化性介質	醋酸等腐蝕性介質		尿素等腐蝕性介質
手動蝶閥			示倒： D63H-16C
蝸輪傳動蝶閥			在閥門類型代號 D后加入“3”表示，示例：D363H-16C
氣動蝶閥			在閥門類型代號 D后加入“6”表示，示倒：D663H-16C
電動蝶閥			在閥門類型代號 D后加入“9”表示，示例：D963H-16C

產品型號：D363H-16C】

以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。

【產品介紹】：
D363H對焊式蝶閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有耐腐蝕性，使用壽命長。

【工作原理】：

【產品其他參數】：

型號、材料及主要參數

配管	公稱壓力	焊接坡口按	產品型號
GB/T 9112- 2000	1.0	GB/T 12224	D63H-1OC	D63W-10P	D63W-10P8	D63W-10P3	D63W-10R	D63W-10R8	D63W-10R3
	1.6		D63H-16C	D63W-16P	D63W-16P8	D63W-16P3	D63W-16R	D63W-16R8	D63W-16R3
	2.5		D63H-25	D63W-25P	D63W-25P8	D63W-25P3	D63W-25R	D63W-25R8	D63W-25R3
主要零件材料	閥體		WCB	ZG1Cr18 Ni9Ti	CF8	CF3	ZG1Cr18Ni 12M02Ti	CF8M	CF3M
	壓圈		WCB	ZG1Ccr18 N19T1	304	3041	ZG1Cr18N1 12M02T1	316	3161
	蝶板		WCB	ZG1Cr18 Ni9Ti	CF8(304)	CF3f30411	ZG1Cr18Ni 12M02Ti	CF8M(316)	CF3Mf31611
	閥桿		2Cr13	1Cr18N19T1	OCr19N19	OOCr19N111	1Cr18N1 12M02T1	OOCr17N14 M02	OOCr17N14 M02
	閥座		1Cr18Ni9Ti	OCr19Ni9	OOCr19Ni11	OOCr19Ni11	OCt17Ni12 M02	OOCr17N14 M02	OOCr17N124 M02
適用工況	適用介質		水、蒸汽、油品等	硝酸等腐蝕性介質		強氧化性介質	醋酸等腐蝕性介質		尿素等腐蝕性介質
手動蝶閥			示倒： D63H-16C
蝸輪傳動蝶閥			在閥門類型代號 D后加入“3”表示，示例：D363H-16C
氣動蝶閥			在閥門類型代號 D后加入“6”表示，示倒：D663H-16C
電動蝶閥			在閥門類型代號 D后加入“9”表示，示例：D963H-16C

外形尺寸

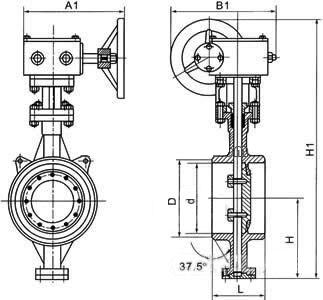

硬密封焊接蝶閥(圖1)

公稱壓力									PN0.6
通徑		外形尺寸（參考值）							參考重量（kg）
毫米	英寸	L	D	d	H	H1	A	B	參考重量（kg）
600	24	390	636	602	499	1280	570	660	450
700	28	430	726	692	566	1480	750	550	660
800	32	470	826	792	632	1608	750	550	780
900	36	510	926	892	693	1857	750	550	820
1000	40	550	1028	992	757	2038	900	750	1460
1200	48	630	1228	1192	851	2237	1000	925	1590
1400	56	710	1428	1392	876	2411	1000	925	2185
1600	64	790	1628	1592	1095	2756	1000	925	3210
1800	72	870	1828	1792	1214	3093	1100	980	4090
2000	80	950	2028	1992	1332	3355	1100	980	5610

公稱壓力									PN1.0
通徑		外形尺寸（參考值）							參考重量（kg）
毫米	英寸	L	D	d	H	H1	A	B	參考重量（kg）
600	24	390	636	602	499	1280	570	660	465
700	28	430	726	692	566	1480	750	550	680
800	32	470	826	792	632	1608	750	550	810
900	36	510	926	892	693	1857	750	550	860
1000	40	550	1028	992	757	2038	900	750	1625
1200	48	630	1228	1192	851	2237	1000	925	1770
1400	56	710	1428	1392	876	2411	1000	925	2426
1600	64	790	1628	1592	1095	2756	1000	925	3560
1800	72	870	1828	1792	1214	3093	1100	980	4545
2000	80	950	2028	1992	1332	3355	1100	980	6230

公稱壓力									PN1.6
通徑		外形尺寸（參考值）							參考重量（kg）
毫米	英寸	L	D	d	H	H1	A	B	參考重量（kg）
80	3	180	90	78	90	356	180	200	27
100	4	190	110	96	100	375	180	200	34
125	5	200	135	121	113	401	180	200	41
150	6	210	161	146	130	450	270	280	43
200	8	230	222	202	205	545	400	425	81
250	10	250	278	254	235	630	400	425	102
300	12	270	330	303	275	715	450	560	132
350	14	290	382	351	309	817	450	560	164
400	16	310	432	398	346	923	535	580	193
450	18	330	484	450	932	1059	535	580	238
500	20	350	535	501	427	1126	535	580	302
600	24	390	636	602	509	1369	570	660	457
700	28	430	726	692	572	1492	750	550	810
800	32	470	826	792	638	1622	750	550	1093
900	36	510	926	892	700	1924	750	550	1410
1000	40	550	1028	992	765	2054	900	750	1870
1200	48	630	1228	1192	860	2259	1000	925	2082
1400	56	710	1428	1392	986	2610	1000	925	2850
1600	64	790	1628	1592	1106	2856	1000	925	4235
1800	72	870	1828	1792	1226	3121	1100	980	5346
2000	80	950	2028	1992	1345	3385	1100	980	7328

公稱壓力									PN2.5
通徑		外形尺寸（參考值）							參考重量（kg）
毫米	英寸	L	D	d	H	H1	A	B	參考重量（kg）
80	3	180	90	78	90	356	180	200	38
100	4	190	110	96	106	387	180	200	40
125	5	200	135	121	122	413	180	200	60
150	6	210	161	146	136	459	270	280	65
200	8	230	222	202	215	585	400	425	85
250	10	250	278	254	247	649	400	425	135
300	12	270	330	303	288	771	450	560	175
350	14	290	382	351	333	929	450	560	195
400	16	310	432	398	359	993	535	580	295
450	18	330	484	450	405	1053	535	580	350
500	20	350	535	501	444	1245	535	580	510
600	24	390	636	602	521	1750	570	660	625
700	28	430	726	692	586	1519	750	550	925
800	32	470	826	792	659	1659	750	550	1260
900	36	510	926	892	720	1829	750	550	1790
1000	40	550	1028	992	780	1949	900	750	1940
1200	48	630	1228	1192	889	2243	1000	925	2810
1400	56	710	1428	1392	1000	2462	1000	925	3500

公稱壓									PN4.0
通徑		外形尺寸（參考值）							參考重量（kg）
毫米	英寸	L	D	d	H	H1	A	B	參考重量（kg）
80	3	180	90	78	108	430	180	200	39
100	4	190	110	96	108	392	180	200	50
125	5	200	135	120	120	414	180	200	75
150	6	210	161	145	135	494	270	280	100
200	8	230	222	200	202	578	400	425	135
250	10	250	278	252	235	673	400	425	190
300	12	270	330	301	280	793	450	560	240
350	14	290	382	351	315	921	450	560	320
400	16	310	432	398	355	1021	535	580	450
450	18	330	484	448	370	1143	535	580	500
500	20	350	535	495	420	1192	535	580	560
600	24	390	636	595	490	1327	570	660	720

注：焊接蝶閥尺寸可安裝客戶要求尺寸加工。

產品型號：D363H-16C】

D363H對焊式蝶閥產品符合GB/T13927-92閥門壓力試驗標準。采用精密的U形彈性密封圈和三偏心多層次金屬硬密封結構，用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，

作調節流量和載斷流體使用。

【產品介紹】：
D363H對焊式蝶閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有耐腐蝕性，使用壽命長。

【工作原理】：
D363H對焊式蝶閥采取三偏心金屬密封結構，開啟時，蝶板與閥座在關閉時瞬間接觸，利用蝶板偏心迅速脫離閥座，降低了密封副的磨損，磨擦力矩小，開啟靈活。偏心錐面，使閥門在開啟或關閉時蝶板能通過閥座內孔

，實現接觸密封。另外，錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑，故蝶板在閥門關閉時將出現越關越緊，能夠實現自鎖，防止蝶板過位。

【產品其他參數】：

標準與規范

設計與制造	壓力 -溫度等級	焊接型式	試驗與檢驗
GB/T12238、JB/T8527	GB/T9131	GB/T12224	GB/T13927、JB/T9092

型號、材料及主要參數

配管	公稱壓力	焊接坡口按	產品型號
GB/T 9112- 2000	1.0	GB/T 12224	D63H-1OC	D63W-10P	D63W-10P8	D63W-10P3	D63W-10R	D63W-10R8	D63W-10R3
	1.6		D63H-16C	D63W-16P	D63W-16P8	D63W-16P3	D63W-16R	D63W-16R8	D63W-16R3
	2.5		D63H-25	D63W-25P	D63W-25P8	D63W-25P3	D63W-25R	D63W-25R8	D63W-25R3
主要零件材料	閥體		WCB	ZG1Cr18 Ni9Ti	CF8	CF3	ZG1Cr18Ni 12M02Ti	CF8M	CF3M
	壓圈		WCB	ZG1Ccr18 N19T1	304	3041	ZG1Cr18N1 12M02T1	316	3161
	蝶板		WCB	ZG1Cr18 Ni9Ti	CF8(304)	CF3f30411	ZG1Cr18Ni 12M02Ti	CF8M(316)	CF3Mf31611
	閥桿		2Cr13	1Cr18N19T1	OCr19N19	OOCr19N111	1Cr18N1 12M02T1	OOCr17N14 M02	OOCr17N14 M02
	閥座		1Cr18Ni9Ti	OCr19Ni9	OOCr19Ni11	OOCr19Ni11	OCt17Ni12 M02	OOCr17N14 M02	OOCr17N124 M02
適用工況	適用介質		水、蒸汽、油品等	硝酸等腐蝕性介質		強氧化性介質	醋酸等腐蝕性介質		尿素等腐蝕性介質
手動蝶閥			示倒： D63H-16C
蝸輪傳動蝶閥			在閥門類型代號 D后加入“3”表示，示例：D363H-16C
氣動蝶閥			在閥門類型代號 D后加入“6”表示，示倒：D663H-16C
電動蝶閥			在閥門類型代號 D后加入“9”表示，示例：D963H-16C

外形尺寸

硬密封焊接蝶閥(圖1)

公稱壓力									PN0.6
通徑		外形尺寸（參考值）							參考重量（kg）
毫米	英寸	L	D	d	H	H1	A	B	參考重量（kg）
600	24	390	636	602	499	1280	570	660	450
700	28	430	726	692	566	1480	750	550	660
800	32	470	826	792	632	1608	750	550	780
900	36	510	926	892	693	1857	750	550	820
1000	40	550	1028	992	757	2038	900	750	1460
1200	48	630	1228	1192	851	2237	1000	925	1590
1400	56	710	1428	1392	876	2411	1000	925	2185
1600	64	790	1628	1592	1095	2756	1000	925	3210
1800	72	870	1828	1792	1214	3093	1100	980	4090
2000	80	950	2028	1992	1332	3355	1100	980	5610

公稱壓力									PN1.0
通徑		外形尺寸（參考值）							參考重量（kg）
毫米	英寸	L	D	d	H	H1	A	B	參考重量（kg）
600	24	390	636	602	499	1280	570	660	465
700	28	430	726	692	566	1480	750	550	680
800	32	470	826	792	632	1608	750	550	810
900	36	510	926	892	693	1857	750	550	860
1000	40	550	1028	992	757	2038	900	750	1625
1200	48	630	1228	1192	851	2237	1000	925	1770
1400	56	710	1428	1392	876	2411	1000	925	2426
1600	64	790	1628	1592	1095	2756	1000	925	3560
1800	72	870	1828	1792	1214	3093	1100	980	4545
2000	80	950	2028	1992	1332	3355	1100	980	6230

公稱壓力									PN1.6
通徑		外形尺寸（參考值）							參考重量（kg）
毫米	英寸	L	D	d	H	H1	A	B	參考重量（kg）
80	3	180	90	78	90	356	180	200	27
100	4	190	110	96	100	375	180	200	34
125	5	200	135	121	113	401	180	200	41
150	6	210	161	146	130	450	270	280	43
200	8	230	222	202	205	545	400	425	81
250	10	250	278	254	235	630	400	425	102
300	12	270	330	303	275	715	450	560	132
350	14	290	382	351	309	817	450	560	164
400	16	310	432	398	346	923	535	580	193
450	18	330	484	450	932	1059	535	580	238
500	20	350	535	501	427	1126	535	580	302
600	24	390	636	602	509	1369	570	660	457
700	28	430	726	692	572	1492	750	550	810
800	32	470	826	792	638	1622	750	550	1093
900	36	510	926	892	700	1924	750	550	1410
1000	40	550	1028	992	765	2054	900	750	1870
1200	48	630	1228	1192	860	2259	1000	925	2082
1400	56	710	1428	1392	986	2610	1000	925	2850
1600	64	790	1628	1592	1106	2856	1000	925	4235
1800	72	870	1828	1792	1226	3121	1100	980	5346
2000	80	950	2028	1992	1345	3385	1100	980	7328

公稱壓力									PN2.5
通徑		外形尺寸（參考值）							參考重量（kg）
毫米	英寸	L	D	d	H	H1	A	B	參考重量（kg）
80	3	180	90	78	90	356	180	200	38
100	4	190	110	96	106	387	180	200	40
125	5	200	135	121	122	413	180	200	60
150	6	210	161	146	136	459	270	280	65
200	8	230	222	202	215	585	400	425	85
250	10	250	278	254	247	649	400	425	135
300	12	270	330	303	288	771	450	560	175
350	14	290	382	351	333	929	450	560	195
400	16	310	432	398	359	993	535	580	295
450	18	330	484	450	405	1053	535	580	350
500	20	350	535	501	444	1245	535	580	510
600	24	390	636	602	521	1750	570	660	625
700	28	430	726	692	586	1519	750	550	925
800	32	470	826	792	659	1659	750	550	1260
900	36	510	926	892	720	1829	750	550	1790
1000	40	550	1028	992	780	1949	900	750	1940
1200	48	630	1228	1192	889	2243	1000	925	2810
1400	56	710	1428	1392	1000	2462	1000	925	3500

公稱壓									PN4.0
通徑		外形尺寸（參考值）							參考重量（kg）
毫米	英寸	L	D	d	H	H1	A	B	參考重量（kg）
80	3	180	90	78	108	430	180	200	39
100	4	190	110	96	108	392	180	200	50
125	5	200	135	120	120	414	180	200	75
150	6	210	161	145	135	494	270	280	100
200	8	230	222	200	202	578	400	425	135
250	10	250	278	252	235	673	400	425	190
300	12	270	330	301	280	793	450	560	240
350	14	290	382	351	315	921	450	560	320
400	16	310	432	398	355	1021	535	580	450
450	18	330	484	448	370	1143	535	580	500
500	20	350	535	495	420	1192	535	580	560
600	24	390	636	595	490	1327	570	660	720

注：焊接蝶閥尺寸可安裝客戶要求尺寸加工。
